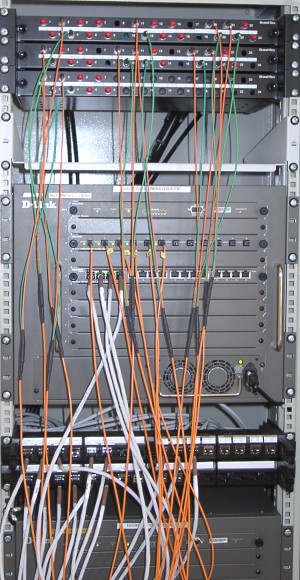

Tous les bâtiments de l'établissement sont connectés par une des liaisons en fibre optique ou en cuivre avec le point central du réseau que l'on peut voir photo ci-contre.
Pour plus de détails sur ces liaisons, voir le plan d'ensemble du réseau.

Ce point central contient tout le matériel nécessaire à l'interconnexion des différents segments optiques ou cuivre constituant le réseau de l'établissement. On y trouve :

• Des tiroir optiques sur lequel arrivent les brins en provenance des différents bâtiments (en haut sur la photo ci-contre).
• Des panneaux de brassages pour le raccordement du réseau cuivre (vers le bas de la photo).
• Le matériel actif permettant de faire communiquer ces différentes parties du réseau.
  Il se compose ici de deux switches modulaires, de type DES6000, un pour le réseau administratif, au centre de la photo, l'autre pour le réseau pédagogique (partiellement visible, en bas de la photo).
• Des cordons de brassage (gris) ou de jarretières optiques (oranges et vertes) permettant d'interconnecter ces différents éléments.

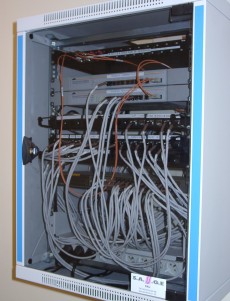

Dans chaque bâtiment, on trouve ensuite un coffret permettant d'interconnecter les brins en fibre optique en provenance du point central et les câbles desservant les différentes salles de ce bâtiment. On trouve dans ce coffret :

• Un tiroir optique sur lequel arrivent les différents brins en provenance du point central

• Un ou plusieurs switches de type FS709SC permettant le raccordement du réseau optique ou cuivre.
• Les panneaux de brassages où arrivent les différentes liaisons avec les salles.
• Un nombre parfois assez impressionnant de cordons de brassage (gris) ou de jarretières optiques (oranges et vertes) permettant d'interconnecter ces différents éléments.

Enfin, dans chaque salle informatique on trouve ensuite un coffret de desserte locale. On trouve dans ce coffret :

• Un panneau de brassage où arrivent les différentes liaisons vers les prises de la salle, et les liaisons vers le coffret du bâtiment.
• Un switch, généralement de 24 ports de type DES1024R, permettant la desserte des différentes prises.

• Des cordons de brassage permettant d'interconnecter ces différents éléments.

Nous avons également utilisé une borne radio de type IEEE 802.11b pour desservir une partie d'un bâtiment.
Cette borne est accessible depuis un portable ou depuis un poste fixe équipé d'une carte réseau sans fil.

Voir notre page :"liaisons sans fil" pour plus d'informations.
