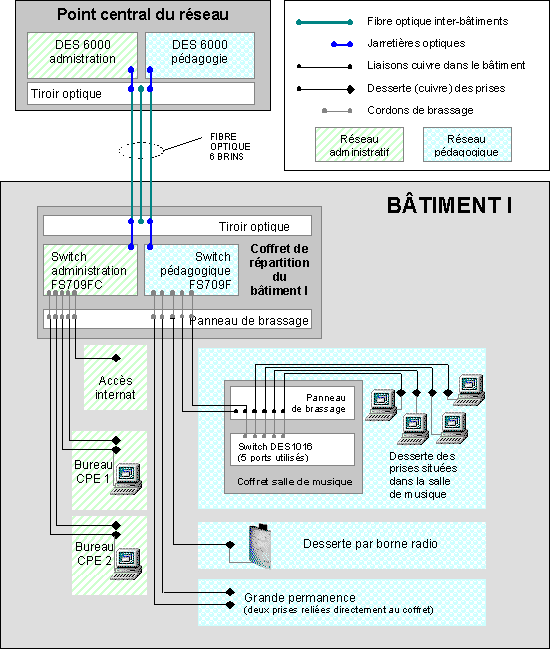

Un exemple significatif, la desserte du bâtiment I
Même si ce bâtiment n'est pas le plus important de l'établissement, on retrouve ici toutes les techniques décrites dans le document précédent :
-
Présence des deux types de réseau (administratif et pédagogie).
-
Liaison en fibre optique (6 brins) avec le point central.
-
Coffret de répartition pour la desserte du bâtiment.
-
Coffret pour la desserte d'une salle (salle de musique).
-
Desserte directe de prises isolées (bureaux des CPE, accès internat, grande permanence...).
-
Utilisation d'une borne radio pour la desserte d'une zone du bâtiment.
-
Prises ou liaisons en réserve pour un usage ultérieur.
